電動法蘭蝶閥
法蘭蝶閥DN200.jpg)
電動法蘭蝶閥產品描述:
D941X軟密封電動法蘭蝶閥特點及用途：D941X性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。產品參數說明D941X軟密封電動..
上一個產品 : 電動防爆硬密封蝶閥
下一個產品 : 電動中線蝶閥
D941X軟密封電動法蘭蝶閥特點及用途：
D941X性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
產品參數說明
D941X軟密封電動法蘭蝶閥技術參數和性能:
|
電動執行機構技術參數 |
閥   體   參   數 |
|||||||||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN40～500mm |
|||||||
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|||||||
|
任選功能 |
開關型、觸點型、開度信號、智能型 |
閥軸材質 |
碳素鋼、304/316/316L不銹鋼 |
|||||||
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳素鋼、不銹鋼 |
|||||||
|
動作時間 |
30秒/60秒 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼、尼龍 |
|||||||
|
環境溫度 |
-30°～60° |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|||||||
|
手動操作 |
附帶手柄操作 |
結構形式 |
中線型 、無銷型 |
|||||||
|
限   位 |
電氣、機械二重限位 |
溫度 |
EPDM≤80℃；NBR≤68℃ |
|||||||
|
防護等級 |
IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) |
適用介質 |
水、空氣、天然氣、煤氣 |
|||||||
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
|||||||
|

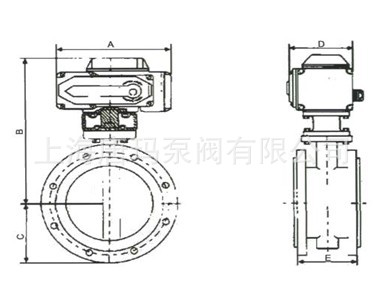

外形尺寸 |
||||||||||
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|||
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
  |
  |
|||
|
40 |
155 |
349 |
57 |
104 |
108 |
15W |
0.2A |
|||
|
50 |
155 |
353 |
62 |
104 |
108 |
15W |
0.2A |
|||
|
65 |
155 |
362 |
70 |
104 |
112 |
15W |
0.2A |
|||
|
80 |
155 |
368 |
89 |
104 |
114 |
15W |
0.2A |
|||
|
100 |
208 |
392 |
106 |
115 |
127 |
25W |
0.5A |
|||
|
125 |
208 |
407 |
120 |
115 |
140 |
25W |
0.5A |
|||
|
150 |
208 |
446 |
132 |
115 |
140 |
25W |
0.5A |
|||
|
200 |
256 |
489 |
164 |
127 |
152 |
50W |
0.8A |
|||
|
250 |
256 |
514 |
200 |
127 |
165 |
50W |
0.8A |
|||
|
300 |
256 |
568 |
238 |
127 |
178 |
90W |
1.0A |
|||
|
350 |
288 |
629 |
280 |
164 |
190 |
150W |
1.2A |
|||
|
400 |
288 |
662 |
302 |
164 |
216 |
150W |
1.2 |
|||
